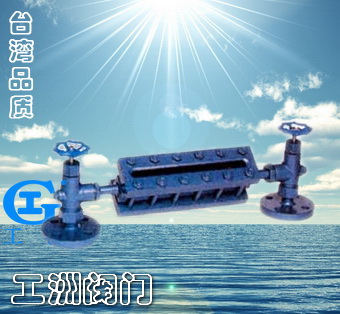

一、產品［板式液位計］概述： 用途：HG5-1364～1370-80玻璃板液位計為適用于化工、石油等工業低溫設備的液位指示裝置。
產品結構：儀表的上下閥上裝有法蘭接頭，與容器連接構聯通器，透過玻璃板直接指示容器布什的液位，“夾套型”設有加熱或冷卻裝置。該裝置加熱時可用蒸氣，冷卻時可用循環水，這樣可以調節流動性能，夾套型接管尺寸ZG1/4’’內螺紋。 在上下閥內裝有鋼球，當玻璃板因意外事故破壞時，鋼球在容器壓力作用下，自動密封，防止容器內的液體繼續外流。 在儀表的上端針形閥裝有阻塞螺釘，可供放氣之用，下端針形閥也裝有阻塞螺釘?？晒┓趴铡⑷?、排污、清洗。
二、板式液位液技術數據：
針形閥的自動關閉壓力 ≥0.2MPa 夾套蒸氣壓力為 ≤0.6MPa 玻璃板的急變溫差為 ≤240℃ 注：我廠承接特殊規格的定貨。 玻璃板液位計產品類型
名稱 | 型號 | 公稱壓力MPa | 介質溫度℃ | 結構特征 | （規格按上、下閥中心線間距離 | 標準號 | 結構形式 | 材料 | L=304 | L=500 | L=800 | L=1100 | L=1400 | L=1700 | 透光式玻璃板液位計 | T2.5 | 2.5 | -20～+250 | 普通型 | I（碳鋼）
II（1Cr18Ni9Ti) | | △ | △ | △ | △ | △ | HG5-1364-80 | 夾套型 | I（碳鋼）
II（1Cr18Ni9Ti) | | △ | △ | △ | △ | △ | T6.3 | 6.3 | -20～+250 | 普通型 | I（碳鋼）
II（1Cr18Ni9Ti) | | △ | △ | △ | △ | △ | HG5-1365-80 | 夾套型 | I（碳鋼）
II（1Cr18Ni9Ti) | | △ | △ | △ | △ | △ | 反射式玻璃板液位計 | R4.0 | 4.0 | -20～+250 | 普通型 | I（碳鋼）
II（1Cr18Ni9Ti) | | △ | △ | △ | △ | △ | HG5-1366-80 | 夾套型 | I（碳鋼）
II（1Cr18Ni9Ti) | | △ | △ | △ | △ | △ | R0.6 | 0.6 | -20～+250 | 帶頸襯里 | III(碳鋼襯里） | △ | | | | | | HG5-1367-80 | 帶頸 | I（碳鋼）
II（1Cr18Ni9Ti) | △
△ | | | | | | HG5-1368-80 | R | 常壓 | -20～+250 | 襯里 | III(碳鋼襯里） | △
△ | | | | | | HG1369-80 | 嵌入聯接 | I（碳鋼）
II（1Cr18Ni9Ti) | △
△ | | | | | | HG5-1370-80 |
三、安裝、使用與維護： 1、為了保證自動密超過計劃作用，容器內的介質壓力不得小于0.2MPa,在打開上下閥時，閥桿退出轉數不少于4轉（使鋼球封門時，不致于碰到閥桿的頂端）。
2、使用中的儀表應定期檢查。清洗玻璃板內外壁污垢，使液位顯示清晰。
3、檢修裝配玻璃板在旋緊螺栓時，要密切注意玻璃板受力不均而破碎。因此，螺栓須嚴格按圖示1、2、3┈┈┈10、11、12順序交叉地分多次夾緊玻璃板。 訂貨須知：
一、①板式液位計產品名稱與型號②板式液位計口徑③板式液位計是否帶附件二、若已經由設計單位選定公司的板式液位計型號，請按板式液位計型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
