一、產品[無帶手操往復型氣動隔膜閥]的詳細資料：

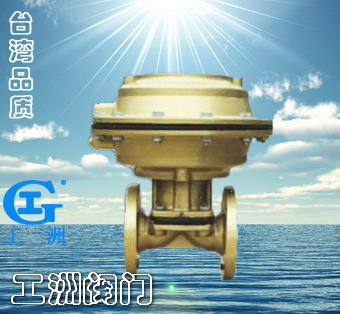

產品名稱：氣動隔膜閥
產品特點：設計與制造：BS5156 結構長度：BS5156 法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG641W無襯里氣動隔膜閥,EG641J襯膠氣動隔膜閥
部件列表：1．閥體 2．閥體襯里 3．隔膜 4．閥瓣 5．下閥桿 6．閥蓋 7．氣缸 8．氣動薄膜 9． 氣缸蓋
二、用途：
本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級：PN(MPa) 0.6 1.0 1.6
三、材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵
氣缸：鋁合金、碳鋼
氣動薄膜：橡膠
閥桿：碳鋼、不銹鋼
四、測試：
襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1
五、往復型無手操型撥動隔膜閥的外形尺寸和參考重量：
代號 | ES53 | ES54 | ES55 | ES56 | ES57 | ES58 |
B | - | 168 | 260 | 318 | 425 | 549 |
DN | H | kg | H | kg | H | kg | H | kg | H | kg | H | kg |
20 | 138 | 3 | 141 | 4.5 | - | - | - | - | - | - | - | - |
25 | 142 | 4 | 145 | 6 | 205 | 11 | - | - | - | - | - | - |
32 | - | - | 153 | 5 | 213 | 13.5 | - | - | - | - | - | - |
40 | - | - | 169 | 11 | 229 | 14 | - | - | - | - | - | - |
50 | - | - | 178 | 13.5 | 238 | 17 | 258 | 20.5 | - | - | - | - |
65 | - | - | - | - | 253 | 22.5 | 273 | 27.5 | - | - | - | - |
80 | - | - | - | - | 266 | 28.5 | 286 | 34 | 326 | 45 | - | - |
100 | - | - | - | - | 302 | 37 | 322 | 41.5 | 362 | 62 | - | - |
125 | - | - | - | - | - | - | 337 | 49 | 377 | 70.5 | 401 | 121 |
150 | - | - | - | - | - | - | - | - | 441 | 76.5 | 471 | 122.5 |
200 | - | - | - | - | - | - | - | - | - | - | 544 | 207.5 |
六、主要參數：
DN | 公稱壓力
MPa | 工作壓力
MPa | L
mm | D
mm | D1
mm | n-Фd
mm | f
mm | H
mm | D0
mm | B
mm | 代號
ES | 氣源壓力
MPa | 氣源接頭
MPa | 耗氣量
cm3 | 質量
Kg/kilos |
15 | 1.6 | 1.6 | 108 | 95 | 65 | - | 2 | - | - | - | - | - | - | - | - |
20 | 117 | 105 | 75 | 4-13.5 | 2 | 136 | 140 | 168 | 54 | 0.3 | 1/8 | 163.87 | 5 |
25 | 127 | 115 | 85 | 4-13.5 | 2 | 144 | 140 | 168 | 54 | 0.3~0.4 | 1/8 | 196.65 | 6.2 |
32 | 146 | 140 | 100 | 4-17.5 | 2 | 209 | 140 | 260 | 55 | 0.3~0.4 | 1/8 | 229.4 | 7 |
40 | 159 | 150 | 110 | 4-17.5 | 2 | 227 | 140 | 260 | 55 | 0.3~0.4 | 1/4 | 1458.7 | 13 |
50 | 190 | 165 | 125 | 4-17.5 | 2 | 231 | 140 | 260 | 55 | 0.3~0.4 | 1/4 | 3162.7 | 23 |
65 | 1.0 | 1.0 | 216 | 185 | 145 | 4-17.5 | 2 | 252 | 140 | 260 | 55 | 0.3~0.4 | 1/4 | 3243 | 27 |
80 | 254 | 200 | 160 | 8-17.5 | 2 | 285 | 165 | 425 | 56 | 0.4~0.5 | 3/8 | 6636.8 | 56 |
100 | 305 | 220 | 180 | 8-17.5 | 2 | 360 | 280 | 425 | 57 | 0.4~0.5 | 3/8 | 6948 | 60 |
125 | 356 | 250 | 210 | 8-17.5 | 3 | 370 | 280 | 425 | 57 | 0.4~0.5 | 3/8 | 7374.2 | 68 |
150 | 406 | 285 | 240 | 8-22 | 3 | 462 | 280 | 549 | 58 | 0.5 | 3/8 | 10652 | 115 |
200 | 0.6 | 0.6 | 521 | 340 | 295 | 8-22 | 3 | 544 | 280 | 549 | 58 | 0.6 | 3/8 | 16715 | 196 |
250 | 635 | 395 | 350 | - | 5 | - | - | - | - | - | - | - |
訂貨須知：
一、①無帶手操往復型氣動隔膜閥產品名稱與型號②無帶手操往復型氣動隔膜閥口徑③無帶手操往復型氣動隔膜閥是否帶附件二、若已經由設計單位選定公司的無帶手操往復型氣動隔膜閥型號，請按無帶手操往復型氣動隔膜閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
?
?
